Типовой узел антидроновой защиты кровли: регулируемые опоры Level Pro AF + алюминиевый каркас + стальной защитный настил

Состав типового узла

• Регулируемые опоры Level Pro AF — обеспечивают точную нивелировку конструкции по высоте, компенсируют уклоны и неровности основания, равномерно распределяют нагрузку на кровлю.
• Профильная труба из алюминия 40×40×4000 мм — лёгкий и коррозионностойкий несущий каркас: снижает общий вес узла, упрощает монтаж, сохраняет прочность при длительной эксплуатации.
• Лист горячекатаный Ст3, 5 мм или 10 мм — основной защитный слой, рассчитанный на ударную нагрузку; толщина подбирается по ТЗ и расчётным нагрузкам (5 мм — для базовой защиты, 10 мм — для усиленной).

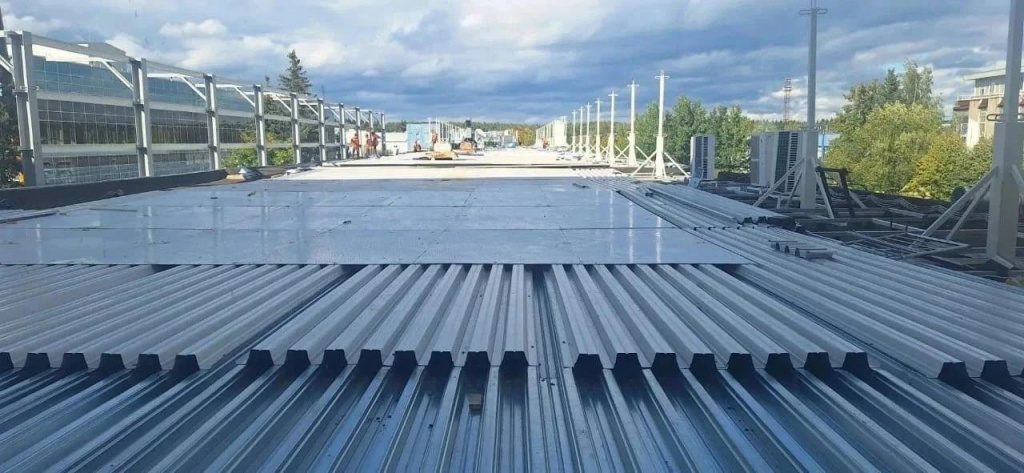

• Альтернативное решение: профлист 1 мм в два слоя — экономичный вариант для локальных зон и временных решений; двухслойная схема повышает жёсткость и распределяет энергию удара.

Ключевые преимущества

• Точная регулировка уровня за счёт опор Level Pro AF — монтаж без бетонирования и мокрых работ, минимальное воздействие на гидроизоляцию кровли.
• Оптимальное соотношение веса и прочности — алюминиевый каркас снижает нагрузку на несущие конструкции здания, стальной настил обеспечивает требуемую жёсткость.
• Гибкость комплектации — выбор толщины стального листа (5 или 10 мм) либо альтернативной схемы из профлиста 1 мм × 2 слоя под задачи и бюджет проекта.
• Совместимость с инженерными решениями — узел интегрируется с водоотведением, аэрацией и обслуживанием кровли без потери защитных свойств.
• Простота сборки и масштабирования — модульная конструкция позволяет наращивать площадь защиты участками, адаптируясь к конфигурации кровли.

Технические особенности и расчётные параметры

• Диапазон регулировки опор: указывается по спецификации Level Pro AF (подбирается под перепад высот на участке).
• Шаг установки опор: типовой шаг 1000 мм (может корректироваться по расчёту нагрузки и пролёту каркаса).
• Материал каркаса: алюминий — устойчив к атмосферной коррозии, не требует регулярного обслуживания.
• Материал настила: Ст3 — сваривается и крепится стандартными метизами, возможна антикоррозийная обработка по требованию.
• Ветровая нагрузка: конструкция рассчитывается по СП 20.13330.2016 с учётом высоты здания и района строительства.
• Ударная нагрузка: подбирается толщиной листа и схемой раскрепления к каркасу; для усиленных решений применяется лист 10 мм либо комбинированные схемы.

Варианты применения

• Защита вентиляционных шахт, выходов, зон обслуживания.
• Локальные экраны над критическими узлами кровли.
• Сплошное перекрытие участков кровли на промышленных и логистических объектах.
• Временные и сезонные решения с возможностью демонтажа и повторного использования.

Комплектация и опции

Базовая комплектация:

• Регулируемые опоры Level Pro AF — по количеству согласно шагу и площади.
• Алюминиевая профильная труба 40×40×4000 мм — по расчётной длине и количеству пролётов.
• Лист горячекатаный Ст3 (5 мм или 10 мм) — по площади защищаемой зоны.

• Антикоррозийное покрытие стальных листов (грунт, эмаль, горячее цинкование).
• Комплект крепежа и соединительных элементов под тип основания.
• Проектное сопровождение: расчёт нагрузок, узлы примыканий, спецификация и ведомость материалов.

Как подобрать и заказать

Для точного расчёта узла укажите:

• Площадь и конфигурацию защищаемого участка.
• Высотные отметки и перепады основания.
• Требования к уровню защиты (базовый/усиленный).
• Особенности кровли и ограничения по нагрузке.

Наши инженеры подготовят спецификацию, схему расстановки опор и коммерческое предложение под ваш объект.
